IAW 4HV

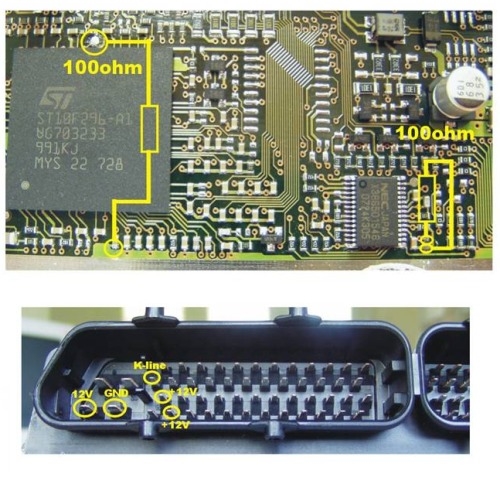

Connect the pins pokazanego na zdjęciu with two 100 ohm resistors, then follow the wiring diagrams below, depending on the cable you are using.
Connection using K4 Cable
| Opis | Pin | Kolor |
| +12V | Pin 1,15,4 | Czerwony, Niebieski, Biały |
| Masa | Pin 2 | Szary |
| K-Line | Pin 29 | Zielony |
Connection using Bootloader Adapter 14P600BTLR and Kabel 14P600KT02
Bootloader Adapter 14P600BTLR
Kabel 14P600KT02
| Opis | Pin | Kolor |
| +12V | Pin 1,15,4 | Czerwony, Pomarańczowy |
| Masa | Pin 2 | Czarny |
| K-Line | Pin 29 | Zółty |
`
