Universal Cable
144300K201

Kabel składa się z 5 przewodów:

• Biały = CAN-High
• Zielony/Czarny = CAN-Low
• Zółty = K-LINE
• Czerwony = +12V
• Czarny = GND

On the diagnostic connector, check with a Multimeter that between the ground pin (GND) and the power pin (+24) there is 24V.

Pinout on diagnostic connector for TATA TRUCK NOVUS vehicles, ECU CUMMINS CM570 CAN:

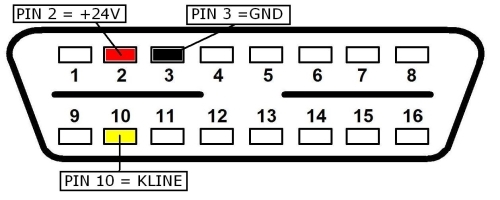

Pinout on diagnostic connector for TATA TRUCK NOVUS vehicles equipped with DOOSAN engine and ECU Bosch EDC7U31 K-Line:

Pinout on diagnostic connector for TATA TRUCK PRIMA vehicles, ECU CUMMINS CM876 CAN:

Pinout on diagnostic connector for TATA TRUCK DAEWOO NOVUS vehicles equipped with NF Iveco engine and ECU Bosch EDC7C1/C2 K-Line:

OSTRZEŻENIE: Niewłaściwe podłączenie przewodów może powodować problemy i zwarcia: nie ponosimy odpowiedzialności za ewentualne szkody wynikające z nieprawidłowego podłączenia.
