Universal Cable
144300K201

Kabel składa się z 5 przewodów:

• Biały = CAN-High
• Zielony/Czarny = CAN-Low
• Zółty = K-LINE
• Czerwony = +12V
• Czarny = GND

Yamaha T-Max 500 (2004-2008)

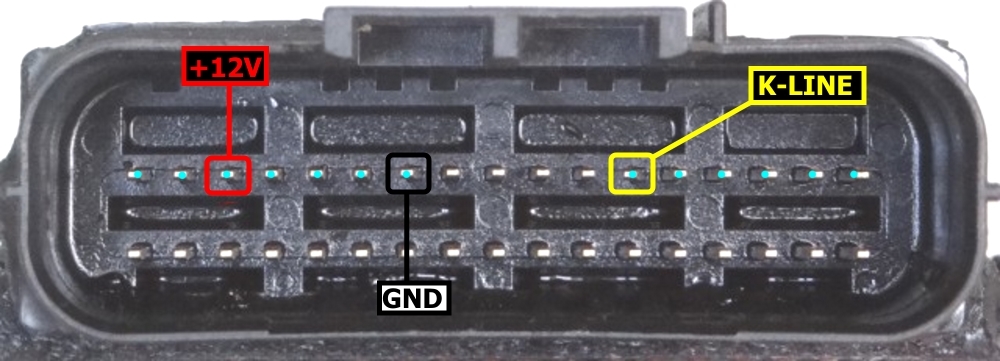

Podłączyć przewód do złącza ECU zgodnie z pinoutem poniżej:

Kolor	Opis
Czerwony	+12V
Czarny	Masa
Zółty	K-Line

Yamaha T-Max 500 (2008-2012)

Podłączyć przewód do złącza ECU zgodnie z pinoutem poniżej:

Kolor	Opis
Czerwony	+12V
Czarny	Masa
Zółty	K-Line

Ostrzeżenie: Niewłaściwe podłączenie przewodów może powodować problemy i zwarcia: nie ponosimy odpowiedzialności za ewentualne szkody wynikające z nieprawidłowego podłączenia.
