Bosch EDC17
dla Ford



Ostrzeżenie

Aby skorzystać z tego protokołu należy wyjąć i otworzyć sterownik. Jest to ryzykowna operacja, którą należy wykonać z dużą ostrożnością, aby uniknąć nieodwracalnego uszkodzenia sterownika. W żadnym wypadku nie ponosimy odpowiedzialności za jakiekolwiek uszkodzenia powstałe podczas otwierania, podłączania, lutowaniem lub innymi krokami niezgodnymi z niniejszą instrukcją.

KORZYSTAJĄC Z NINIEJSZEGO PROTOKOŁU, POTWIERDZASZ PEŁNĄ I BEZWARUNKOWĄ AKCEPTACJĘ NINIEJSZEGO REGULAMINU, ZWALNIASZ NAS Z WSZELKIEJ ODPOWIEDZIALNOŚCI I ZRZEKASZ SIĘ WSZELKICH PRAW DO DOCHODZENIA JAKIEGOKOLWIEK ODSZKODOWANIA.



Notka

Podczas zapisywania zmodyfikowanego pliku, przeliczenie sumy kontrolnej pliku może potrwać nawet kilka minut, w zależności od wydajności komputera.



Rekomendacje

  1. Wyjmij ECU z pojazdu;
  2. Otwórz ECU, uważając, aby nie uszkodzić części w środku;
  3. Ponownie podłącz ECU do pojazdu i uruchom silnik, aby upewnić się, że nadal działa i nie został uszkodzony podczas otwierania;
  4. Ponownie wyjmij ECU z pojazdu;
  5. Wybierz odpowiednią wtyczkę;
  6. Zawsze wykonaj kopię zapasową ECU przed odczytem i/lub zapisem.

Instrukcje

  1. Podłącz ECU zgodnie z instrukcjami dostarczonymi dla każdego modelu sterownika (klknij tutaj, aby uzyskać instrukcje dotyczące połączenia);

    ● Plug-in 197: EDC17 CP05 XROM TC1796 (klknij tutaj, aby uzyskać instrukcje dotyczące połączenia)

    Piny Boot można znaleźć po prawej stronie ECU (zaznaczone na zdjęciu na czerwono).
    Piny programujące, w których należy ustawić adapter, znajdują się w prawym dolnym rogu (na żółto).

    Dostępne tryby połączenia Kliknij wybrany tryb, aby wyświetlić instrukcje.

    ♦ Połączenie za pomocą ramy pozycjonującej i górnego pokładu oświetleniowego

    Wymagane elementy:

    • Infineon Tricore module 14P600BTLR
    • Zasilacz 1400SWALIM
    • Rama pozycjonująca 14P800ADBO w komplecie z górnym pokładem oświetlenia i sondami do programowania
    • Adapter 14P600KT04
    • Taśmowy przewód 14P600KT03

    1. Connect the Tricore module 14P600BTLR to the tool;
    2. Ustaw ECU na ramie pozycjonującej 14P800ADBO;
    3. Podłącz zasilacz 1400SWALIM to the upper illumination deck and the Tricore module;
    4. Ustaw adapter 14P600KT04 w ramie i opuść go na ECU, zaczynając od Pin 1 zaznaczonego na rysunku;
    5. Umieść sondę (igłę) 14P800ABD3 on pin Boot pokazanego na zdjęciu, i zaklinować pod pokładem.
      Notka: Proszę zapoznać się z instrukcją obsługi ramki pozycjonującej 14P800ADBO na przykład, jak umieścić sondę programującą 14P800ABD3.




    6. Włóż przewód sondy 14P800ABD3 do złącza BOOTD adaptera.
      Notka: Przełącznik adaptera musi być ustawiony w pozycji OFF, jak pokazano na rysunku:




    7. Podłącz przewód taśmowy 14P600KT03 do adaptera i modułu Tricore.

    ♦ Połączenie za pomocą tylko ramki pozycjonującej

    Wymagane elementy:

    • Infineon Tricore module 14P600BTLR
    • Zasilacz 1400SWALIM
    • Rama pozycjonująca 14P800ADBO
    • Adapter 14P600KT04
    • Taśmowy przewód 14P600KT03
    • Drut lutowniczy

    » Pin Boot podłączony do adaptera (kliknij tutaj, aby uzyskać więcej informacji)

    1. Podłącz moduł Tricore 14P600BTLR do narzędzia i zasilacza sieciowego 1400SWALIM;
    2. Ustaw ECU na ramie pozycjonującej 14P800ADBO;
    3. Ustaw adapter 14P600KT04 w ramie i opuść go na ECU, zaczynając od Pin 1 zaznaczonego na rysunku;
    4. Przylutuj lub dotknij igłą pin Boot pokazanego na zdjęciu, and ease it into the BOOTD connector of the adapter.
      Notka: Przełącznik adaptera musi być ustawiony w pozycji OFF, jak pokazano na rysunku:






    5. Podłącz przewód taśmowy 14P600KT03 do adaptera i modułu Tricore;
    6. Usuń lutowane przewody przed ponownym montażem ECU w pojeździe.

    » Pin Boot przylutowany do pinu programującego (kliknij tutaj, aby uzyskać więcej informacji)

    1. Podłącz moduł Tricore 14P600BTLR do narzędzia i zasilacza sieciowego 1400SWALIM;
    2. Zlutuj mostek na dwa pady programujące pokazanego na zdjęciu:




    3. Ustaw ECU na ramie pozycjonującej 14P800ADBO;
    4. Ustaw adapter 14P600KT04 w ramie i opuść go na ECU, zaczynając od Pin 1 zaznaczonego na rysunku.
      Notka: Przełącznik adaptera musi być ustawiony w pozycji ON, jak pokazano na rysunku:




    5. Podłącz przewód taśmowy 14P600KT03 do adaptera i modułu Tricore;
    6. Usuń mostek przed ponowym montażem ECU w pojeździe.

    ♦ Połączenie bezpośrednie

    Wymagane elementy:

    1. Przylutuj lub dotknij igłą pin Boot pokazanego na zdjęciu:




    2. Connect the Tricore module 14P600BTLR to the tool, the AC Adaptor 1400SWALIM and the cable 14P600KT02;
    3. Podłączyć przewód 14P600KT02 do złącza ECU zgodnie z pinoutem poniżej:



      Pin Kolor Opis
      Pin 42,67 Czerwony +12V
      Pin 74 Czarny Masa
      Pin 59 Biały CAN-High
      Pin 43 Zielony CAN-Low
      Przylutowany kabelek Szary z krokodylkiem BOOT

    4. Usuń lutowane przewody przed ponownym montażem ECU w pojeździe.


    ● Plug-in 230: EDC17 C10 IROM TC1797 (klknij tutaj, aby uzyskać instrukcje dotyczące połączenia)

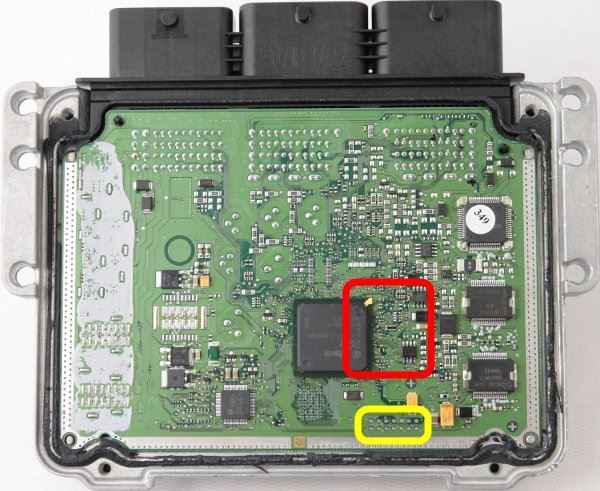

    Piny Boot można znaleźć po prawej stronie ECU (zaznaczone na zdjęciu na czerwono).
    Piny programujące, w których należy ustawić adapter, znajdują się w prawym dolnym rogu (na żółto).

    Dostępne tryby połączenia Kliknij wybrany tryb, aby wyświetlić instrukcje.

    ♦ Połączenie za pomocą ramy pozycjonującej i górnego pokładu oświetleniowego

    Wymagane elementy:

    • Infineon Tricore module 14P600BTLR
    • Zasilacz 1400SWALIM
    • Rama pozycjonująca 14P800ADBO w komplecie z górnym pokładem oświetlenia i sondami do programowania
    • Adapter 14P600KT04
    • Taśmowy przewód 14P600KT03

    1. Connect the Tricore module 14P600BTLR to the tool;
    2. Ustaw ECU na ramie pozycjonującej 14P800ADBO;
    3. Podłącz zasilacz 1400SWALIM to the upper illumination deck and the Tricore module;
    4. Ustaw adapter 14P600KT04 w ramie i opuść go na ECU;
    5. Umieść sondę (igłę) 14P800ABD3 on pin Boot pokazanego na zdjęciu, i zaklinować pod pokładem.
      Notka: Proszę zapoznać się z instrukcją obsługi ramki pozycjonującej 14P800ADBO na przykład, jak umieścić sondę programującą 14P800ABD3.




    6. Włóż przewód sondy 14P800ABD3 do złącza BOOTD adaptera.
      Notka: Przełącznik adaptera musi być ustawiony w pozycji OFF, jak pokazano na rysunku:




    7. Podłącz przewód taśmowy 14P600KT03 do adaptera i modułu Tricore.

    ♦ Połączenie za pomocą tylko ramki pozycjonującej

    Wymagane elementy:

    • Infineon Tricore module 14P600BTLR
    • Zasilacz 1400SWALIM
    • Rama pozycjonująca 14P800ADBO
    • Adapter 14P600KT04
    • Taśmowy przewód 14P600KT03
    • Drut lutowniczy

    » Pin Boot podłączony do adaptera (kliknij tutaj, aby uzyskać więcej informacji)

    1. Podłącz moduł Tricore 14P600BTLR do narzędzia i zasilacza sieciowego 1400SWALIM;
    2. Ustaw ECU na ramie pozycjonującej 14P800ADBO;
    3. Ustaw adapter 14P600KT04 w ramie i opuść go na ECU;
    4. Przylutuj lub dotknij igłą pin Boot pokazanego na zdjęciu, and ease it into the BOOTD connector of the adapter.
      Notka: Przełącznik adaptera musi być ustawiony w pozycji OFF, jak pokazano na rysunku:






    5. Podłącz przewód taśmowy 14P600KT03 do adaptera i modułu Tricore;
    6. Usuń lutowane przewody przed ponownym montażem ECU w pojeździe.

    » Pin Boot przylutowany do pinu programującego (kliknij tutaj, aby uzyskać więcej informacji)

    1. Podłącz moduł Tricore 14P600BTLR do narzędzia i zasilacza sieciowego 1400SWALIM;
    2. Zlutuj mostek na dwa pady programujące pokazanego na zdjęciu:




    3. Ustaw ECU na ramie pozycjonującej 14P800ADBO;
    4. Ustaw adapter 14P600KT04 w ramie i opuść go na ECU.
      Notka: Przełącznik adaptera musi być ustawiony w pozycji ON, jak pokazano na rysunku:




    5. Podłącz przewód taśmowy 14P600KT03 do adaptera i modułu Tricore;
    6. Usuń mostek przed ponowym montażem ECU w pojeździe.

    ♦ Połączenie bezpośrednie

    Wymagane elementy:

    1. Przylutuj lub dotknij igłą pin Boot pokazanego na zdjęciu:




    2. Connect the Tricore module 14P600BTLR to the tool, the AC Adaptor 1400SWALIM and the cable 14P600KT02;
    3. Podłączyć przewód 14P600KT02 do złącza ECU zgodnie z pinoutem poniżej:



      Pin Kolor Opis
      Pin 5,36 Czerwony +12V
      Pin 53 Czarny Masa
      Pin 40 Biały CAN-High
      Pin 52 Zielony CAN-Low
      Przylutowany kabelek Szary z krokodylkiem BOOT

    4. Usuń lutowane przewody przed ponownym montażem ECU w pojeździe.


    ● Plug-in 301: EDC17 CP42 IROM TC1797 (klknij tutaj, aby uzyskać instrukcje dotyczące połączenia)

    Piny Boot można znaleźć po prawej stronie ECU (zaznaczone na zdjęciu na czerwono).
    Piny programujące, w których należy ustawić adapter, znajdują się w prawym dolnym rogu (na żółto).

    Dostępne tryby połączenia Kliknij wybrany tryb, aby wyświetlić instrukcje.

    ♦ Połączenie za pomocą ramy pozycjonującej i górnego pokładu oświetleniowego

    Wymagane elementy:

    • Infineon Tricore module 14P600BTLR
    • Zasilacz 1400SWALIM
    • Rama pozycjonująca 14P800ADBO w komplecie z górnym pokładem oświetlenia i sondami do programowania
    • Adapter 14P600KT04
    • Taśmowy przewód 14P600KT03

    1. Connect the Tricore module 14P600BTLR to the tool;
    2. Ustaw ECU na ramie pozycjonującej 14P800ADBO;
    3. Podłącz zasilacz 1400SWALIM to the upper illumination deck and the Tricore module;
    4. Ustaw adapter 14P600KT04 w ramie i opuść go na ECU;
    5. Umieść sondę (igłę) 14P800ABD3 on pin Boot pokazanego na zdjęciu, i zaklinować pod pokładem.
      Notka: Proszę zapoznać się z instrukcją obsługi ramki pozycjonującej 14P800ADBO na przykład, jak umieścić sondę programującą 14P800ABD3.




    6. Włóż przewód sondy 14P800ABD3 do złącza BOOTD adaptera.
      Notka: Przełącznik adaptera musi być ustawiony w pozycji OFF, jak pokazano na rysunku:




    7. Podłącz przewód taśmowy 14P600KT03 do adaptera i modułu Tricore.

    ♦ Połączenie za pomocą tylko ramki pozycjonującej

    Wymagane elementy:

    • Infineon Tricore module 14P600BTLR
    • Zasilacz 1400SWALIM
    • Rama pozycjonująca 14P800ADBO
    • Adapter 14P600KT04
    • Taśmowy przewód 14P600KT03
    • Drut lutowniczy

    » Pin Boot podłączony do adaptera (kliknij tutaj, aby uzyskać więcej informacji)

    1. Podłącz moduł Tricore 14P600BTLR do narzędzia i zasilacza sieciowego 1400SWALIM;
    2. Ustaw ECU na ramie pozycjonującej 14P800ADBO;
    3. Ustaw adapter 14P600KT04 w ramie i opuść go na ECU;
    4. Przylutuj lub dotknij igłą pin Boot pokazanego na zdjęciu, and ease it into the BOOTD connector of the adapter.
      Notka: Przełącznik adaptera musi być ustawiony w pozycji OFF, jak pokazano na rysunku:






    5. Podłącz przewód taśmowy 14P600KT03 do adaptera i modułu Tricore;
    6. Usuń lutowane przewody przed ponownym montażem ECU w pojeździe.

    » Pin Boot przylutowany do pinu programującego (kliknij tutaj, aby uzyskać więcej informacji)

    1. Podłącz moduł Tricore 14P600BTLR do narzędzia i zasilacza sieciowego 1400SWALIM;
    2. Zlutuj mostek na dwa pady programujące pokazanego na zdjęciu:




    3. Ustaw ECU na ramie pozycjonującej 14P800ADBO;
    4. Ustaw adapter 14P600KT04 w ramie i opuść go na ECU.
      Notka: Przełącznik adaptera musi być ustawiony w pozycji ON, jak pokazano na rysunku:




    5. Podłącz przewód taśmowy 14P600KT03 do adaptera i modułu Tricore;
    6. Usuń mostek przed ponowym montażem ECU w pojeździe.

    ♦ Połączenie bezpośrednie

    Wymagane elementy:

    1. Przylutuj lub dotknij igłą pin Boot pokazanego na zdjęciu:




    2. Connect the Tricore module 14P600BTLR to the tool, the AC Adaptor 1400SWALIM and the cable 14P600KT02;
    3. Podłączyć przewód 14P600KT02 do złącza ECU zgodnie z pinoutem poniżej:



      Pin Kolor Opis
      Pin 2,19 Czerwony +12V
      Pin 4 Czarny Masa
      Pin 40 Biały CAN-High
      Pin 52 Zielony CAN-Low
      Przylutowany kabelek Szary z krokodylkiem BOOT

    4. Usuń lutowane przewody przed ponownym montażem ECU w pojeździe.


  2. Wybierz odpowiednią wtyczkę;
  3. Make a backup copy or read and write the ECU (click here for further information).

    ♦ Backup (click here for further information)

    To make a full backup containing all data of the memories on the ECU:

    1. Select Tool:




    2. Select Backup Read:




    To rewrite the backup file, and so restore the ECU to its original conditions, select Backup Write from Tool menu.

    ♦ Read and Write (click here for further information)

    Select Odczyt to read the file containing the maps for engine control.

    Select Zapis to write the modified file.





`
Revision 2023-03-31 © Szymon Ławniczak | www.GeoningSystem.pl

Ostatni czas zmiany strony: 2023-03-31 05:18:33
