Protokół numer 122

Rekomendacje

1. Wyjmij ECU z pojazdu;
2. Otwórz ECU, uważając, aby nie uszkodzić części w środku;
3. Ponownie podłącz ECU do pojazdu i uruchom silnik, aby upewnić się, że nadal działa i nie został uszkodzony podczas otwierania;
4. Ponownie wyjmij ECU z pojazdu;
5. Zawsze wykonaj kopię zapasową ECU przed odczytem i/lub zapisem.

Instrukcje

1. Podłącz ECU (klknij tutaj, aby uzyskać instrukcje dotyczące połączenia);

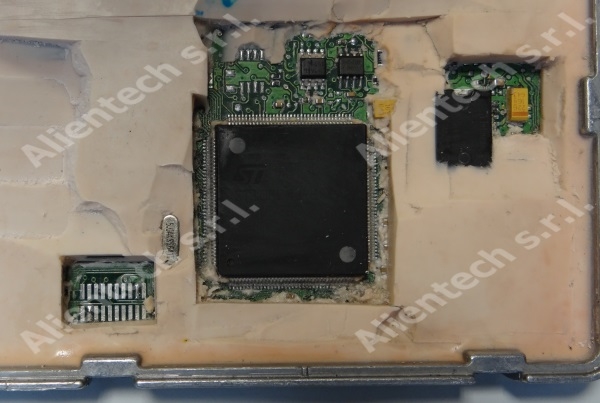

   In order to get to the programming pads, located in bottom right side of the ECU, you need to remove the silicone wax covering the ECU board. OSTRZEŻENIE: Remove the wax with great caution to avoid damaging the circuits.





   Dostępne tryby połączenia Aby wyświetlić instrukcje, kliknij żądany tryb.

   ♦ Połączenie bezpośrednie

   Wymagane elementy:

   • Kabel 14P600KT02
   • Two 1K Ohm resistors
   • Drut lutowniczy

   1. Solder the resistors on the pads pokazanego na zdjęciu;
   2. Przylutuj lub dotknij igłą pin Boot pokazanego na zdjęciu;
   3. Przylutuj lub dotknij igłą pin CNF1 pokazanego na zdjęciu:





   4. Podłączyć przewód 14P600KT02 do złącza ECU zgodnie z pinoutem poniżej:




      Pin	Kolor	Opis
      Pin L14	Czerwony	+12V
      Pin M1	Czarny	Masa
      Pin B1	Zółty	K-Line
      Przylutowany kabelek	Szary z krokodylkiem	BOOT
      Przylutowany kabelek	Niebieski z krokodylkiem	CNF1



   5. Remove the soldered wires and the resistors before reinstalling the ECU on the vehicle.

   ---




2. Wykonaj odczyt lub programowanie (kliknij tutaj, aby wyświetlić instrukcje).

   ♦ Jak Czytać – Tworzyć kopie zapasowe – Zapisać (kliknij tutaj, aby wyświetlić instrukcje).

   Backup: Aby wykonać pełną kopię zapasową ECU, wybierz Kopia zapasowa w polu Odczyt i kliknij Odczyt.

   Odczyt: Usuń zaznaczenie opcji Kopia zapasowa, wybierz komponent, który chcesz przeczytać, a następnie kliknij Odczyt.
   Notka: Termin Mapy z boku komponentu wskazuje miejsce przechowywania map do sterowania silnikiem.

   Zapis: Usuń zaznaczenie opcji Przywróć, wybierz komponent, który chcesz zapisać, a następnie kliknij Zapisz.
   Notka: Termin Mapy z boku komponentu wskazuje miejsce przechowywania map do sterowania silnikiem.

   Restore: Aby przywrócić plik kopii zapasowej do ECU, wybierz Przywróć w polu Zapisywanie i kliknij Zapisz.


   Okno kopii zapasowej
