Protokół numer 375



Ostrzeżenie

Aby skorzystać z tego protokołu należy wyjąć i otworzyć sterownik. Jest to ryzykowna operacja, którą należy wykonać z dużą ostrożnością, aby uniknąć nieodwracalnego uszkodzenia sterownika. W żadnym wypadku nie ponosimy odpowiedzialności za jakiekolwiek uszkodzenia powstałe podczas otwierania, podłączania, lutowaniem lub innymi krokami niezgodnymi z niniejszą instrukcją.

KORZYSTAJĄC Z NINIEJSZEGO PROTOKOŁU, POTWIERDZASZ PEŁNĄ I BEZWARUNKOWĄ AKCEPTACJĘ NINIEJSZEGO REGULAMINU, ZWALNIASZ NAS Z WSZELKIEJ ODPOWIEDZIALNOŚCI I ZRZEKASZ SIĘ WSZELKICH PRAW DO DOCHODZENIA JAKIEGOKOLWIEK ODSZKODOWANIA.



Rekomendacje

  1. Wyjmij ECU z pojazdu;
  2. Otwórz ECU, uważając, aby nie uszkodzić części w środku;
  3. Ponownie podłącz ECU do pojazdu i uruchom silnik, aby upewnić się, że nadal działa i nie został uszkodzony podczas otwierania;
  4. Ponownie wyjmij ECU z pojazdu;
  5. Zawsze wykonaj kopię zapasową ECU przed odczytem i/lub zapisem.

Instrukcje

  1. Podłącz ECU (klknij tutaj, aby uzyskać instrukcje dotyczące połączenia);

    W dolnej części ECU znajdują się piny programowania.

    Dostępne tryby połączenia Kliknij wybrany tryb, aby wyświetlić instrukcje.

    Odczyt za pomocą tęczowego kabla taśmowego

    Wymagane elementy:

    1. Zlutuj mostek na dwa pady programujące pokazanego na zdjęciu:




    2. Podłączyć przewód 14P600KT02 do złącza ECU zgodnie z pinoutem poniżej:



      Kolor Opis
      Czerwony +12V
      Czarny Masa

    3. Przylutuj tęczowy kabel taśmowy 144300T105 do padów programujących zgodnie z instrukcją pokazanego na zdjęciu. Uważaj, aby nie spowodować zwarcia:




    4. Pin Kolor
      11 Nieużywany
      12 Nieużywany
      13 Nieużywany
      14 Nieużywany
      15 Nieużywany
      16 Niebieski
      17 Fioletowy
      18 Szary
      19 Biały
      20 Czarny
      21 Brązowy
      22 Czerwony
      23 Pomarańczowy
      24 Zółty
      25 Zielony
      26 Nieużywany


    5. Usuń mostek po zakończeniu odczytu.

    Zapis za pomocą tęczowego kabla taśmowego

    Wymagane elementy:

    1. Podłączyć przewód 14P600KT02 do złącza ECU zgodnie z pinoutem poniżej:



      Kolor Opis
      Czerwony +12V
      Czarny Masa

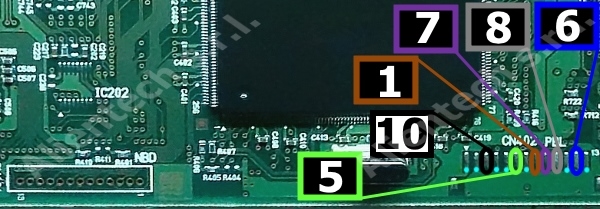

    2. Przylutuj tęczowy kabel taśmowy 144300T104 do padów programujących, jak pokazano na rysunku. Uważaj, aby nie spowodować zwarcia:




    3. Pin Kolor
      1 Brązowy
      2 Nieużywany
      3 Nieużywany
      4 Nieużywany
      5 Zielony
      6 Niebieski
      7 Fioletowy
      8 Szary
      9 Nieużywany
      10 Czarny



  2. Wykonaj odczyt lub programowanie (kliknij tutaj, aby wyświetlić instrukcje).

    ♦ Jak Czytać – Tworzyć kopie zapasowe – Zapisać (kliknij tutaj, aby wyświetlić instrukcje).

    Backup: Aby wykonać pełną kopię zapasową ECU, wybierz Kopia zapasowa w polu Odczyt i kliknij Odczyt.

    Odczyt: Usuń zaznaczenie opcji Kopia zapasowa, wybierz komponent, który chcesz przeczytać, a następnie kliknij Odczyt.
    Notka: Termin Mapy z boku komponentu wskazuje miejsce przechowywania map do sterowania silnikiem.

    Zapis: Usuń zaznaczenie opcji Przywróć, wybierz komponent, który chcesz zapisać, a następnie kliknij Zapisz.
    Notka: Termin Mapy z boku komponentu wskazuje miejsce przechowywania map do sterowania silnikiem.

    Restore: Aby przywrócić plik kopii zapasowej do ECU, wybierz Przywróć w polu Zapisywanie i kliknij Zapisz.


    Okno kopii zapasowej



`
