Protokół numer 422

Rekomendacje

1. Wyjmij ECU z pojazdu;
2. Otwórz ECU, uważając, aby nie uszkodzić części w środku;
3. Ponownie podłącz ECU do pojazdu i uruchom silnik, aby upewnić się, że nadal działa i nie został uszkodzony podczas otwierania;
4. Ponownie wyjmij ECU z pojazdu;
5. Zawsze wykonaj kopię zapasową ECU przed odczytem i/lub zapisem.

Instrukcje

1. Podłącz ECU (klknij tutaj, aby uzyskać instrukcje dotyczące połączenia);

   Dostępne tryby połączenia Kliknij wybrany tryb, aby wyświetlić instrukcje.

   ♦ Odczyt using the positioning frame

   Podkładki programujące znajdują się na przedniej stronie ECU.




   Aby zaprogramować ten ECU, musisz także użyć kilku padów programujących na tylnej stronie.




   Wymagane elementy:

   • Kabel 14P600KT02
   • Rama pozycjonująca 14P800ADBO
   • Adapter 14AM00T11M
   • 16-way Taśmowy kabel 144300T102
   • Drut lutowniczy

   1. Zlutuj mostek na dwa pady programujące pokazanego na zdjęciu, located on the back side of the ECU:





   2. Ustaw ECU na ramie pozycjonującej 14P800ADBO;
   3. Podłączyć przewód 14P600KT02 do złącza ECU zgodnie z pinoutem poniżej:





      Pin	Kolor	Opis
      Pin 4	Czerwony	+12V
      Pin 3	Czarny	Masa



   4. Ustaw adapter 14AM00T11M w ramie i opuść go na ECU, zaczynając od Pin 1 zaznaczonego na rysunku;







   5. Przylutuj lub dotknij igłą pin WDT, located on the back side of the ECU, i włóż go do złącza WDT adaptera;





   6. Podłącz przewód taśmowy 144300T102 do adaptera i narzędzia;
   7. Usuń mostek po zakończeniu odczytu.

   ---

   ♦ Odczyt za pomocą tęczowego kabla taśmowego

   Podkładki programujące znajdują się na przedniej stronie ECU.




   Aby zaprogramować ten ECU, musisz także użyć kilku padów programujących na tylnej stronie.




   Wymagane elementy:

   • Kabel 14P600KT02
   • 16-żyłowy tęczowy kabel taśmowy 144300T105
   • Drut lutowniczy

   1. Zlutuj mostek na dwa pady programujące pokazanego na zdjęciu:





   2. Podłączyć przewód 14P600KT02 do złącza ECU zgodnie z pinoutem poniżej:





      Pin	Kolor	Opis
      Pin 4	Czerwony	+12V
      Pin 3	Czarny	Masa



   3. Przylutuj tęczowy kabel taśmowy 144300T105 do padów programujących zgodnie z instrukcją pokazanego na zdjęciu. Uważaj, aby nie spowodować zwarcia:





   4. Przylutuj niebieski przewód po tylnej stronie ECU:






   Pin	Kolor
   11	Nieużywany
   12	Nieużywany
   13	Nieużywany
   14	Nieużywany
   15	Nieużywany
   16	Niebieski
   17	Nieużywany
   18	Szary
   19	Biały
   20	Czarny
   21	Brązowy
   22	Czerwony
   23	Pomarańczowy
   24	Zółty
   25	Zielony
   26	Nieużywany




   5. Usuń mostek po zakończeniu odczytu.

   ---

   ♦ Zapis za pomocą tęczowego kabla taśmowego

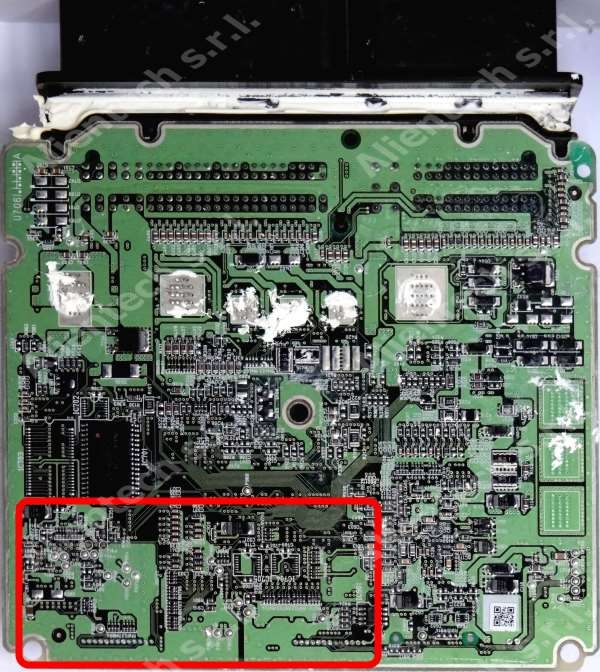

   Podkładki programujące znajdują się w dolnej części tylnej strony ECU.




   Wymagane elementy:

   • Kabel 14P600KT02
   • 10-żyłowy tęczowy kabel taśmowy 144300T104

   1. Podłączyć przewód 14P600KT02 do złącza ECU zgodnie z pinoutem poniżej:





      Pin	Kolor	Opis
      Pin 4	Czerwony	+12V
      Pin 3	Czarny	Masa

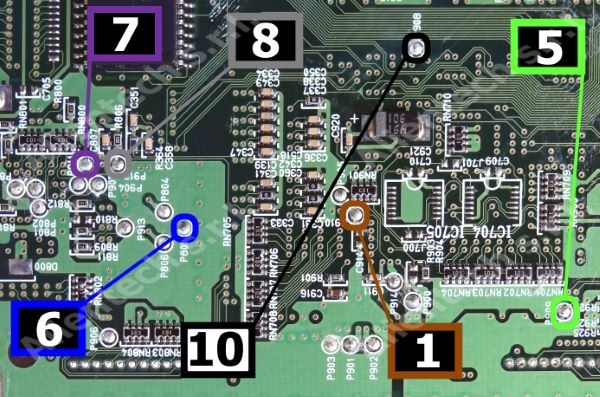

   2. Przylutuj tęczowy kabel taśmowy 144300T104 do padów programujących, jak pokazano na rysunku. Uważaj, aby nie spowodować zwarcia:






   Pin	Kolor
   1	Brązowy
   2	Nieużywany
   3	Nieużywany
   4	Nieużywany
   5	Zielony
   6	Niebieski
   7	Fioletowy
   8	Szary
   9	Nieużywany
   10	Czarny





   ---

2. Wykonaj odczyt lub programowanie (kliknij tutaj, aby wyświetlić instrukcje).

   ♦ Jak Czytać – Tworzyć kopie zapasowe – Zapisać (kliknij tutaj, aby wyświetlić instrukcje).

   Backup: Aby wykonać pełną kopię zapasową ECU, wybierz Kopia zapasowa w polu Odczyt i kliknij Odczyt.

   Odczyt: Usuń zaznaczenie opcji Kopia zapasowa, wybierz komponent, który chcesz przeczytać, a następnie kliknij Odczyt.
   Notka: Termin Mapy z boku komponentu wskazuje miejsce przechowywania map do sterowania silnikiem.

   Zapis: Usuń zaznaczenie opcji Przywróć, wybierz komponent, który chcesz zapisać, a następnie kliknij Zapisz.
   Notka: Termin Mapy z boku komponentu wskazuje miejsce przechowywania map do sterowania silnikiem.

   Restore: Aby przywrócić plik kopii zapasowej do ECU, wybierz Przywróć w polu Zapisywanie i kliknij Zapisz.


   Okno kopii zapasowej
