Protokół numer 613
Ostrzeżenie Aby skorzystać z tego protokołu należy wyjąć i otworzyć sterownik. Jest to ryzykowna operacja, którą należy wykonać z dużą ostrożnością, aby uniknąć nieodwracalnego uszkodzenia sterownika. W żadnym wypadku nie ponosimy odpowiedzialności za jakiekolwiek uszkodzenia powstałe podczas otwierania, podłączania, lutowaniem lub innymi krokami niezgodnymi z niniejszą instrukcją. |
Rekomendacje
- Wyjmij ECU z pojazdu;
- Otwórz ECU, uważając, aby nie uszkodzić części w środku;
- Ponownie podłącz ECU do pojazdu i uruchom silnik, aby upewnić się, że nadal działa i nie został uszkodzony podczas otwierania;
- Ponownie wyjmij ECU z pojazdu;
- Zawsze wykonaj kopię zapasową ECU przed odczytem i/lub zapisem.
Instrukcje
-
Podłącz ECU (klknij tutaj, aby uzyskać instrukcje dotyczące połączenia);
Podkładki programujące znajdują się na spodzie ECU.
Dostępne tryby połączenia Aby wyświetlić instrukcje, kliknij żądany tryb.
♦ Połączenie bezpośrednie
Wymagane elementy:
- Kabel 14P600KT02
- Drut lutowniczy

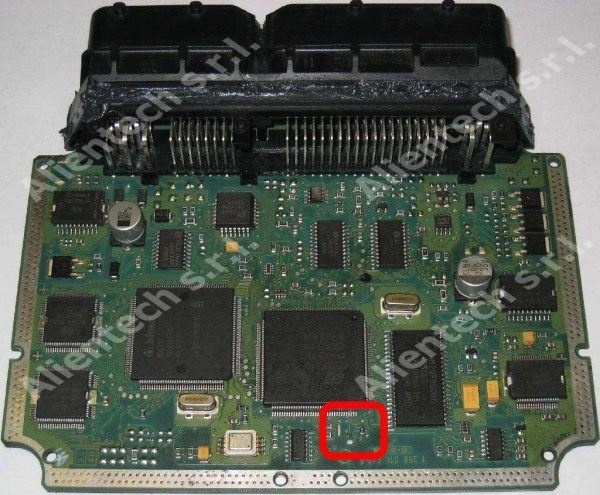

- Przylutuj lub dotknij igłą pin Boot pokazanego na zdjęciu;
- Przylutuj lub dotknij igłą pin CNF1 pokazanego na zdjęciu;
- Podłączyć przewód 14P600KT02 do złącza ECU zgodnie z pinoutem poniżej:
Pin Kolor Opis Pin 3,21,62 Czerwony, Pomarańczowy +12V Pin 2 Czarny Masa Pin 43 Zółty K-Line Przylutowany kabelek Szary z krokodylkiem BOOT Przylutowany kabelek Niebieski z krokodylkiem CNF1
- Usuń lutowane przewody przed ponownym montażem ECU w pojeździe.
-
Wykonaj odczyt lub programowanie (kliknij tutaj, aby wyświetlić instrukcje).
♦ Jak Czytać – Tworzyć kopie zapasowe – Zapisać (kliknij tutaj, aby wyświetlić instrukcje).
Backup: Aby wykonać pełną kopię zapasową ECU, wybierz Kopia zapasowa w polu Odczyt i kliknij Odczyt.
Odczyt: Remove the check mark at the Backup option, select the component you want to read or select Maps to read the complete file with all the maps for engine control and then click on Read.
Zapis: Remove the check mark at the Restore option, select the component you want to write or select Maps to write the complete file with all the maps for engine control and then click on Write.
Restore: Aby przywrócić plik kopii zapasowej do ECU, wybierz Przywróć w polu Zapisywanie i kliknij Zapisz.
Okno kopii zapasowej
`
