Protokół numer 822

Rekomendacje

1. Wyjmij ECU z pojazdu;
2. Otwórz ECU, uważając, aby nie uszkodzić części w środku;
3. Ponownie podłącz ECU do pojazdu i uruchom silnik, aby upewnić się, że nadal działa i nie został uszkodzony podczas otwierania;
4. Ponownie wyjmij ECU z pojazdu;
5. Zawsze wykonaj kopię zapasową ECU przed odczytem i/lub zapisem.

Instrukcje

1. Podłącz ECU (klknij tutaj, aby uzyskać instrukcje dotyczące połączenia);






   Dostępne tryby połączeniaKliknij wybrany tryb, aby wyświetlić instrukcje.

   ♦ Odczyt za pomocą tęczowego kabla taśmowego

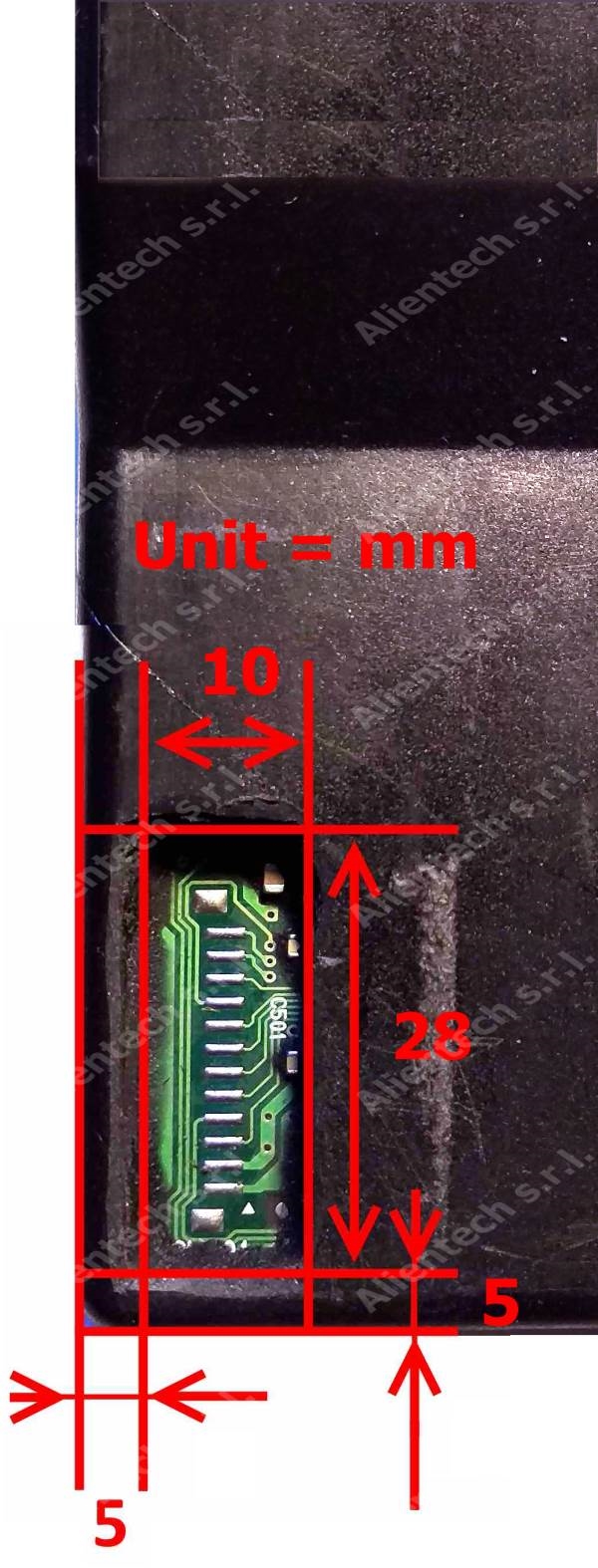

   To access the programming pads you have to cut the ECU plastic cover and remove the silicone, as pokazanego na zdjęciu.

   Remove the silicone with great caution to avoid damaging the ECU. It is advisable to reconnect the ECU to the vehicle and start the engine, in order to make sure that it is still working and has not been damaged in the opening.





   Wymagane elementy:

   • Kabel 14P600KT02
   • 16-żyłowy tęczowy kabel taśmowy 144300T105

   1. Podłączyć przewód 14P600KT02 do złącza ECU zgodnie z pinoutem poniżej:





      Kolor	Opis
      Czerwony	+12V
      Czarny	Masa



   2. Przylutuj tęczowy kabel taśmowy 144300T105 do padów programujących zgodnie z instrukcją pokazanego na zdjęciu. Uważaj, aby nie spowodować zwarcia: the pads:






   Pin	Kolor
   11	Nieużywany
   12	Nieużywany
   13	Nieużywany
   14	Nieużywany
   15	Nieużywany
   16	Nieużywany
   17	Nieużywany
   18	Szary
   19	Biały
   20	Czarny
   21	Brązowy
   22	Czerwony
   23	Pomarańczowy
   24	Zółty
   25	Zielony
   26	Nieużywany





   ♦ Writing using the ribbon cable

   Wymagane elementy:

   • Taśmowy kabel 144300T107

   1. Podłączyć przewód 144300T107 to the ECU connector according to the pinout below:





      Kolor	Opis
      Czerwony	+12V
      Czarny	Masa
      Zółty&Czarny	RXD
      Szary&Zielony	TXD
      Niebieski	CNF1







2. Wykonaj odczyt lub programowanie (kliknij tutaj, aby wyświetlić instrukcje).

   ♦ Jak Czytać – Tworzyć kopie zapasowe – Zapisać (click here for further instructions).

   Backup: To make a full backup of the ECU, select Backup in the Reading box and click on Read.

   Odczyt: Remove the check mark at the Backup option, select the component you want to read and then click on Read.
   Notka: Termin Mapy z boku komponentu wskazuje miejsce przechowywania map do sterowania silnikiem.

   Zapis: Usuń zaznaczenie opcji Przywróć, wybierz komponent, który chcesz zapisać, a następnie kliknij Zapisz.
   Notka: Termin Mapy z boku komponentu wskazuje miejsce przechowywania map do sterowania silnikiem.

   Restore: Aby przywrócić plik kopii zapasowej do ECU, wybierz Przywróć w polu Zapisywanie i kliknij Zapisz.


   Okno kopii zapasowej of a Master tool
