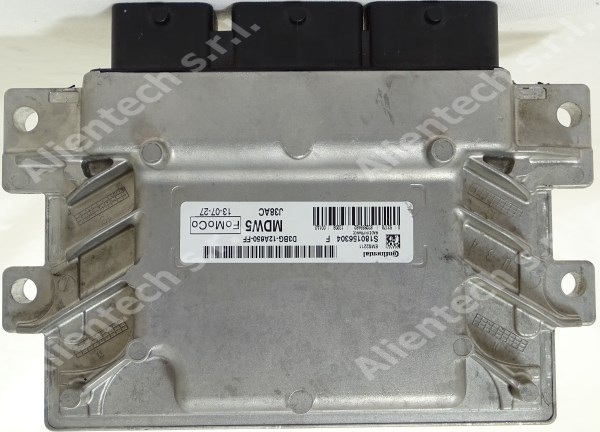

Continental EMS
dla Ford
equipped with protected microprocessor



Ostrzeżenie

Aby skorzystać z tego protokołu należy wyjąć i otworzyć sterownik. Jest to ryzykowna operacja, którą należy wykonać z dużą ostrożnością, aby uniknąć nieodwracalnego uszkodzenia sterownika. W żadnym wypadku nie ponosimy odpowiedzialności za jakiekolwiek uszkodzenia powstałe podczas otwierania, podłączania, lutowaniem lub innymi krokami niezgodnymi z niniejszą instrukcją.

KORZYSTAJĄC Z NINIEJSZEGO PROTOKOŁU, POTWIERDZASZ PEŁNĄ I BEZWARUNKOWĄ AKCEPTACJĘ NINIEJSZEGO REGULAMINU, ZWALNIASZ NAS Z WSZELKIEJ ODPOWIEDZIALNOŚCI I ZRZEKASZ SIĘ WSZELKICH PRAW DO DOCHODZENIA JAKIEGOKOLWIEK ODSZKODOWANIA.



Notka

Podczas zapisywania zmodyfikowanego pliku, przeliczenie sumy kontrolnej pliku może potrwać nawet kilka minut, w zależności od wydajności komputera.



Rekomendacje

  1. Wyjmij ECU z pojazdu;
  2. Otwórz ECU, uważając, aby nie uszkodzić części w środku;
  3. Ponownie podłącz ECU do pojazdu i uruchom silnik, aby upewnić się, że nadal działa i nie został uszkodzony podczas otwierania;
  4. Ponownie wyjmij ECU z pojazdu;
  5. Wybierz odpowiednią wtyczkę;
  6. Zawsze wykonaj kopię zapasową ECU przed odczytem i/lub zapisem.

Instrukcje

  1. Podłącz ECU zgodnie z instrukcjami dostarczonymi dla każdego modelu sterownika (klknij tutaj, aby uzyskać instrukcje dotyczące połączenia);

    ● Plug-in 749: CONTINENTAL EMS2204 IROM TC1738 TPROT
    ● Plug-in 749: CONTINENTAL EMS2207 IROM TC1738 TPROT
    ● Plug-in 749: CONTINENTAL EMS2211 IROM TC1738 TPROT (klknij tutaj, aby uzyskać instrukcje dotyczące połączenia)









    The pins Boot can be found on the back of the ECU.

    Dostępne tryby połączenia Aby wyświetlić instrukcje, kliknij żądany tryb.

    ♦ Połączenie bezpośrednie

    Wymagane elementy:

    1. Przylutuj lub dotknij igłą three Boot pins pokazanego na zdjęciu:




    2. Podłączyć przewód 14P600KT02 do złącza ECU zgodnie z pinoutem poniżej:



      Pin Kolor Opis
      Pin H1,K1 Czerwony +12V
      Pin L4 Czarny Masa
      Pin H2 Biały CAN-High
      Pin G2 Zielony CAN-Low
      Przewód przylutowany do trzech pinów Szary z krokodylkiem BOOT

    3. Usuń lutowane przewody przed ponownym montażem ECU w pojeździe.


  2. Wybierz odpowiednią wtyczkę;
  3. Wykonaj odczyt lub programowanie (kliknij tutaj, aby wyświetlić instrukcje);

    ♦ Jak Czytać – Tworzyć kopie zapasowe – Zapisać (kliknij tutaj, aby wyświetlić instrukcje).

    Backup: Aby wykonać pełną kopię zapasową ECU, wybierz Kopia zapasowa w polu Odczyt i kliknij Odczyt.

    Odczyt: Usuń zaznaczenie opcji Kopia zapasowa, wybierz komponent, który chcesz przeczytać, a następnie kliknij Odczyt.
    Notka: Termin Mapy z boku komponentu wskazuje miejsce przechowywania map do sterowania silnikiem.

    Zapis: Usuń zaznaczenie opcji Przywróć, wybierz komponent, który chcesz zapisać, a następnie kliknij Zapisz.
    Notka: Termin Mapy z boku komponentu wskazuje miejsce przechowywania map do sterowania silnikiem.

    Restore: Aby przywrócić plik kopii zapasowej do ECU, wybierz Przywróć w polu Zapisywanie i kliknij Zapisz.


    Okno kopii zapasowej



`
