Bosch MEDG9.8 (Ford)
Ostrzeżenie Aby skorzystać z tego protokołu należy wyjąć i otworzyć sterownik. Jest to ryzykowna operacja, którą należy wykonać z dużą ostrożnością, aby uniknąć nieodwracalnego uszkodzenia sterownika. W żadnym wypadku nie ponosimy odpowiedzialności za jakiekolwiek uszkodzenia powstałe podczas otwierania, podłączania, lutowaniem lub innymi krokami niezgodnymi z niniejszą instrukcją. |
Rekomendacje
- Wyjmij ECU z pojazdu;
- Otwórz ECU, uważając, aby nie uszkodzić części w środku;
- Ponownie podłącz ECU do pojazdu i uruchom silnik, aby upewnić się, że nadal działa i nie został uszkodzony podczas otwierania;
- Ponownie wyjmij ECU z pojazdu;
- Wybierz odpowiednią wtyczkę;
- Zawsze wykonaj kopię zapasową ECU przed odczytem i/lub zapisem.
Instrukcje
-
Podłącz ECU (klknij tutaj, aby uzyskać instrukcje dotyczące połączenia);

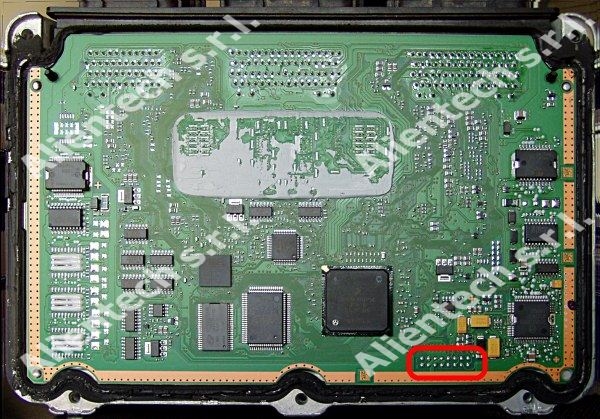

W dolnej części ECU znajdują się piny programowania.
Dostępne tryby połączenia Kliknij wybrany tryb, aby wyświetlić instrukcje.
♦ Połączenie bezpośrednie za pomocą tęczowego kabla taśmowego
Wymagane elementy:
- 10-żyłowy tęczowy kabel taśmowy 144300T104
- Przylutuj tęczowy kabel taśmowy 144300T104 do padów programujących, jak pokazano na rysunku. Uważaj, aby nie spowodować zwarcia:
Pin Kolor 1 Brązowy 2 Czerwony 3 Nieużywany 4 Nieużywany 5 Zielony 6 Niebieski 7 Fioletowy 8 Szary 9 Biały 10 Nieużywany
- Wybierz odpowiednią wtyczkę;
-
Wykonaj odczyt lub programowanie (kliknij tutaj, aby wyświetlić instrukcje).
♦ Jak Czytać – Tworzyć kopie zapasowe – Zapisać (kliknij tutaj, aby wyświetlić instrukcje).
Backup: Aby wykonać pełną kopię zapasową ECU, wybierz Kopia zapasowa w polu Odczyt i kliknij Odczyt.
Odczyt: Remove the check mark at the Backup option, select the component you want to read or select Maps to read the complete file with all the maps for engine control and then click on Read.
Zapis: Remove the check mark at the Restore option, select the component you want to write or select Maps to write the complete file with all the maps for engine control and then click on Write.
Restore: Aby przywrócić plik kopii zapasowej do ECU, wybierz Przywróć w polu Zapisywanie i kliknij Zapisz.
Okno kopii zapasowej
`
