Bosch MED17/MEV17
dla BMW / MINI GPT
Ostrzeżenie Aby skorzystać z tego protokołu należy wyjąć i otworzyć sterownik. Jest to ryzykowna operacja, którą należy wykonać z dużą ostrożnością, aby uniknąć nieodwracalnego uszkodzenia sterownika. W żadnym wypadku nie ponosimy odpowiedzialności za jakiekolwiek uszkodzenia powstałe podczas otwierania, podłączania, lutowaniem lub innymi krokami niezgodnymi z niniejszą instrukcją. |
Notka
Podczas zapisywania zmodyfikowanego pliku, przeliczenie sumy kontrolnej pliku może potrwać nawet kilka minut, w zależności od wydajności komputera.
Rekomendacje
- Wyjmij ECU z pojazdu;
- Otwórz ECU, uważając, aby nie uszkodzić części w środku;
- Ponownie podłącz ECU do pojazdu i uruchom silnik, aby upewnić się, że nadal działa i nie został uszkodzony podczas otwierania;
- Ponownie wyjmij ECU z pojazdu;
- Wybierz odpowiednią wtyczkę;
- Zawsze wykonaj kopię zapasową ECU przed odczytem i/lub zapisem.
Instrukcje
-
Podłącz ECU zgodnie z instrukcjami dostarczonymi dla każdego modelu sterownika (klknij tutaj, aby uzyskać instrukcje dotyczące połączenia);
● Plug-in 678: MEVD17.2.G IROM TC1797 (klknij tutaj, aby uzyskać instrukcje dotyczące połączenia)
Piny bootujące można znaleźć na środku ECU.
Available connection modeClick on the selected mode for the instructions.
♦ Direct connection
Wymagane elementy:
- Kabel 14P600KT02
- 16-żyłowy tęczowy kabel taśmowy 144300T105
- Drut lutowniczy
- Przylutuj lub dotknij igłą pin Boot pokazanego na zdjęciu:
- Solder two bridges on the programming pads pokazanego na zdjęciu;
- Przylutuj tęczowy kabel taśmowy 144300T105 do padów programujących zgodnie z instrukcją pokazanego na zdjęciu. Uważaj, aby nie spowodować zwarcia: the pads:
- Podłączyć przewód 14P600KT02 do złącza ECU zgodnie z pinoutem poniżej:
Pin Kolor Opis Pin 42,46 Czerwony +12V Pin 3 Czarny Masa Pin 8 Biały CAN-H Pin 7 Zielony CAN-L Przylutowany kabelek Szary z krokodylkiem BOOT - Remove the soldered wires and the bridges before re-installing the ECU on the vehicle.
Pin Kolor 11 Nieużywany 12 Nieużywany 13 Nieużywany 14 Nieużywany 15 Nieużywany 16 Nieużywany 17 Nieużywany 18 Nieużywany 19 Nieużywany 20 Nieużywany 21 Nieużywany 22 Nieużywany 23 Pomarańczowy 24 Zółty 25 Nieużywany 26 Nieużywany ♦ Bezpośrednie połączenie za pomocą kabla GPT
Wymagane elementy:
- Kabel 14P600KT02
- Kabel GPT - MED 14P600KT06
- Drut lutowniczy
- Przylutuj lub dotknij igłą Boot pin pokazanego na zdjęciu:
- Połącz kable 14P600KT02 i 14P600KT06 do złącza ECU zgodnie z pinoutem poniżej:
Kabel 14P600KT02
Pin Kolor Opis Pin 42,46 Czerwony +12V Pin 3 Czarny Masa Pin 44 Biały CAN-H Pin 45 Zielony CAN-L Przylutowany kabelek Szary z krokodylkiem BOOT Kabel 14P600KT06
Pin Kolor Opis Pin 51 Zółty GPT1 Pin 6 Pomarańczowy GPT2 Pin 8 Biały CAN-H Pin 7 Zielony CAN-L - Usuń lutowane przewody przed ponownym montażem ECU w pojeździe.
● Plug-in 678: MEVD17.2.6 IROM TC1797 (klknij tutaj, aby uzyskać instrukcje dotyczące połączenia)
Piny bootujące można znaleźć na środku ECU.
Dostępne tryby połączeniaKliknij wybrany tryb, aby wyświetlić instrukcje.
♦ Bezpośrednie połączenie za pomocą kabla GPT
Wymagane elementy:
- Kabel 14P600KT02
- Kabel GPT - MED 14P600KT06
- Drut lutowniczy
- Przylutuj lub dotknij igłą Boot pin pokazanego na zdjęciu:
- Połącz kable 14P600KT02 i 14P600KT06 do złącza ECU zgodnie z pinoutem poniżej:
Kabel 14P600KT02
Pin Kolor Opis Pin 42,46 Czerwony +12V Pin 3 Czarny Masa Pin 44 Biały CAN-H Pin 45 Zielony CAN-L Przylutowany kabelek Szary z krokodylkiem BOOT Kabel 14P600KT06
Pin Kolor Opis Pin 51 Zółty GPT1 Pin 6 Pomarańczowy GPT2 Pin 8 Biały CAN-H Pin 7 Zielony CAN-L - Usuń lutowane przewody przed ponownym montażem ECU w pojeździe.
● Plug-in 678: MEVD17.2 IROM TC1797 (klknij tutaj, aby uzyskać instrukcje dotyczące połączenia)
Piny bootujące można znaleźć na środku ECU.
Dostępne tryby połączeniaKliknij wybrany tryb, aby wyświetlić instrukcje.
♦ Bezpośrednie połączenie za pomocą kabla GPT
Wymagane elementy:
- Kabel 14P600KT02
- Kabel GPT - MED 14P600KT06
- Drut lutowniczy
- Przylutuj lub dotknij igłą Boot pin pokazanego na zdjęciu:
- Połącz kable 14P600KT02 i 14P600KT06 do złącza ECU zgodnie z pinoutem poniżej:
Kabel 14P600KT02
Pin Kolor Opis Pin 42,46 Czerwony +12V Pin 3 Czarny Masa Pin 44 Biały CAN-H Pin 45 Zielony CAN-L Przylutowany kabelek Szary z krokodylkiem BOOT Kabel 14P600KT06
Pin Kolor Opis Pin 51 Zółty GPT1 Pin 6 Pomarańczowy GPT2 Pin 8 Biały CAN-H Pin 7 Zielony CAN-L - Remove the soldered wires before re-installing the ECU on the vehicle.
● Plug-in 679: MEVD17.2.4 IROM TC1797
● Plug-in 679: MEVD17.2.5 IROM TC1797
● Plug-in 679: MEVD17.2.8 IROM TC1797
● Plug-in 679: MEVD17.2.9 IROM TC1797(klknij tutaj, aby uzyskać instrukcje dotyczące połączenia)
Piny Boot można znaleźć po prawej stronie ECU.
Dostępne tryby połączeniaKliknij wybrany tryb, aby wyświetlić instrukcje.
♦ Bezpośrednie połączenie za pomocą kabla GPT
Wymagane elementy:
- Kabel 14P600KT02
- Kabel GPT - MED 14P600KT06
- Drut lutowniczy
- Przylutuj lub dotknij igłą Boot pin pokazanego na zdjęciu:
- Połącz kable 14P600KT02 i 14P600KT06 do złącza ECU zgodnie z pinoutem poniżej:
Kabel 14P600KT02
Pin Kolor Opis Pin 1,22,40 Czerwony, Pomarańczowy +12V Pin 2 Czarny Masa Pin 43 Biały CAN-H Pin 44 Zielony CAN-L Przylutowany kabelek Szary z krokodylkiem BOOT Kabel 14P600KT06
Pin Kolor Opis Pin 16 Zółty GPT1 Pin 43 Pomarańczowy GPT2 Pin 28 Biały CAN-H Pin 13 Zielony CAN-L - Usuń lutowane przewody przed ponownym montażem ECU w pojeździe.
● Plug-in 719: MEVD17.2.3 IROM TC1793 (MINI) (klknij tutaj, aby uzyskać instrukcje dotyczące połączenia)
Piny Boot można znaleźć po prawej stronie ECU.
Dostępne tryby połączeniaKliknij wybrany tryb, aby wyświetlić instrukcje.
♦ Bezpośrednie połączenie za pomocą kabla GPT
Wymagane elementy:
- Kabel 14P600KT02
- Kabel GPT - MED 14P600KT06
- Drut lutowniczy
- Przylutuj lub dotknij igłą Boot pin pokazanego na zdjęciu:
- Połącz kable 14P600KT02 i 14P600KT06 do złącza ECU zgodnie z pinoutem poniżej:
Kabel 14P600KT02

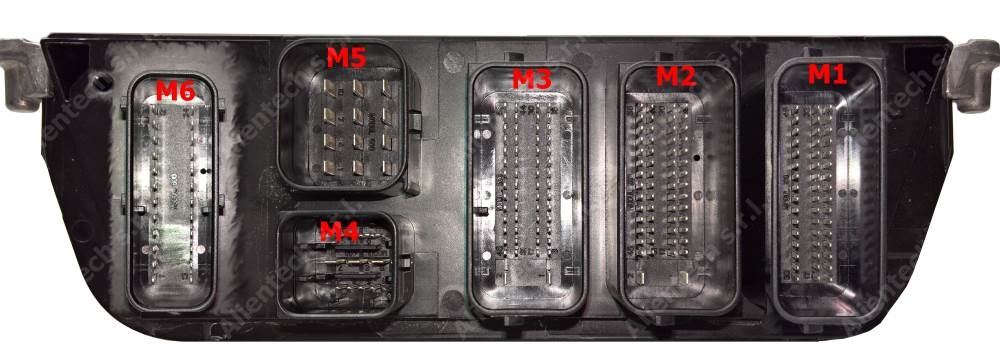

Pin Kolor Opis M1 Pin 1,22 Czerwony +12V M4 Pin 4 Czarny Masa M1 Pin 28 Biały CAN-H M1 Pin 13 Zielony CAN-L Przylutowany kabelek Szary z krokodylkiem BOOT Kabel 14P600KT06
Pin Kolor Opis M2 Pin 54 Zółty GPT1 M3 Pin 49 Pomarańczowy GPT2 M1 Pin 43 Biały CAN-H M1 Pin 44 Zielony CAN-L - Usuń lutowane przewody przed ponownym montażem ECU w pojeździe.
- Wybierz odpowiednią wtyczkę;
-
Wykonaj odczyt lub programowanie (kliknij tutaj, aby wyświetlić instrukcje).
♦ Jak Czytać – Tworzyć kopie zapasowe – Zapisać (click here for further instructions).
Backup: To make a full backup of the ECU, select Backup in the Reading box and click on Read.
Odczyt: Remove the check mark at the Backup option, select the component you want to read and then click on Read.
Notka: Termin Mapy z boku komponentu wskazuje miejsce przechowywania map do sterowania silnikiem.
Zapis: Usuń zaznaczenie opcji Przywróć, wybierz komponent, który chcesz zapisać, a następnie kliknij Zapisz.
Notka: Termin Mapy z boku komponentu wskazuje miejsce przechowywania map do sterowania silnikiem.
Restore: To restore the backup file to the ECU, select Restore in the Writing box and click on Write.
Okno kopii zapasowej
`
Revision 2023-03-31 © Szymon Ławniczak | www.GeoningSystem.pl
