Motorola CM876 Tata

Rekomendacje

1. Wyjmij ECU z pojazdu;
2. Otwórz ECU, uważając, aby nie uszkodzić części w środku;
3. Ponownie podłącz ECU do pojazdu i uruchom silnik, aby upewnić się, że nadal działa i nie został uszkodzony podczas otwierania;
4. Ponownie wyjmij ECU z pojazdu;
5. Wybierz odpowiednią wtyczkę;
6. Zawsze wykonaj kopię zapasową ECU przed odczytem i/lub zapisem.

Instrukcje

1. Podłącz ECU (klknij tutaj, aby uzyskać instrukcje dotyczące połączenia);

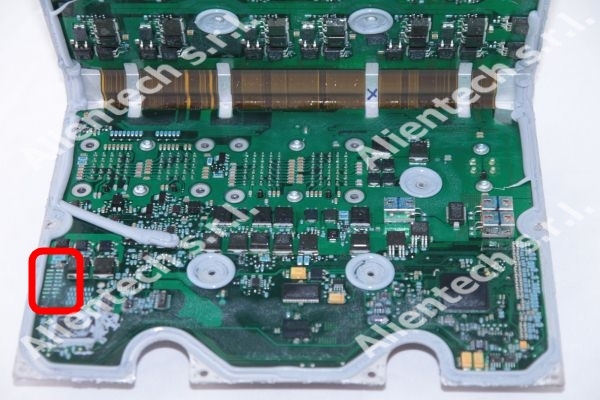

   To have access to the programming pads you need the open the side of the ECU without connector and remove the aluminum frame inside.
   Podkładki programujące znajdują się po lewej stronie ECU.



   Dostępne tryby połączenia Kliknij wybrany tryb, aby wyświetlić instrukcje.

   ♦ Bezpośrednie połączenie za pomocą adaptera

   Wymagane elementy:

   • Kabel 14P600KT02
   • Adapter 14AS00T01S
   • Male pin header
   • Taśmowy przewód 144300T100

   1. Podłączyć przewód 14P600KT02 do złącza ECU zgodnie z pinoutem poniżej:







      Pin	Kolor	Opis
      Pin 3,39	Czerwony	+12V
      Pin 2	Czarny	Masa



   2. Solder a bridge on the crystal oscillator as pokazanego na zdjęciu:





   3. Przylutuj listwę pinową do podkładek programujących. Uważaj, aby nie spowodować zwarcia:the pads.
      Notka: The first four pads from the bottom are not used.





   4. Ustaw adapter 14AS00T01S on the pin header:





   5. Podłącz przewód taśmowy 144300T100 do adaptera i narzędzia;
   6. Remove the soldered pin header and the bridge before re-installing the ECU on the vehicle.

   ---




2. Wybierz odpowiednią wtyczkę;
3. Wykonaj odczyt lub programowanie (kliknij tutaj, aby wyświetlić instrukcje).

   ♦ Jak Czytać – Tworzyć kopie zapasowe – Zapisać (kliknij tutaj, aby wyświetlić instrukcje).

   Backup: Aby wykonać pełną kopię zapasową ECU, wybierz Kopia zapasowa w polu Odczyt i kliknij Odczyt.

   Odczyt: Remove the check mark at the Backup option, select the component you want to read or select Maps to read the complete file with all the maps for engine control and then click on Read.

   Zapis: Remove the check mark at the Restore option, select the component you want to write or select Maps to write the complete file with all the maps for engine control and then click on Write.

   Restore: Aby przywrócić plik kopii zapasowej do ECU, wybierz Przywróć w polu Zapisywanie i kliknij Zapisz.


   Okno kopii zapasowej
