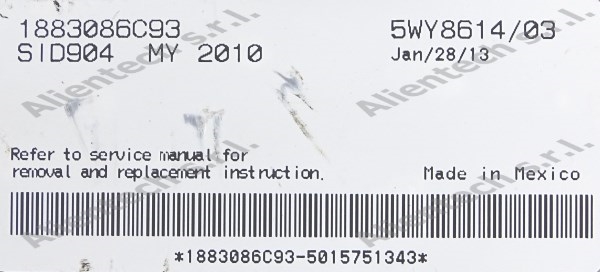

Siemens SID904 / SID913 (International)

Rekomendacje

1. Wyjmij ECU z pojazdu;
2. Otwórz ECU, uważając, aby nie uszkodzić części w środku;
3. Ponownie podłącz ECU do pojazdu i uruchom silnik, aby upewnić się, że nadal działa i nie został uszkodzony podczas otwierania;
4. Ponownie wyjmij ECU z pojazdu;
5. Wybierz odpowiednią wtyczkę;
6. Zawsze wykonaj kopię zapasową ECU przed odczytem i/lub zapisem.

Instrukcje

1. Podłącz ECU (klknij tutaj, aby uzyskać instrukcje dotyczące połączenia);






   The programming pads are in the middle of the ECU.



   Notka: Ze względu na duży pobór mocy przez ECU, narzędzie należy zasilać zewnętrznym akumulatorem lub zasilaczem stabilizowanym (+12/24V - 5A).

   Dostępne tryby połączenia Kliknij wybrany tryb, aby wyświetlić instrukcje.

   ♦ Połączenie za pomocą ramki pozycjonującej

   Wymagane elementy:

   • Kabel 14P600KT02
   • Rama pozycjonująca 14P800ADBO
   • Adapter 14AM00TBAS z wyciąganą wkładką 14AM00TB02
   • Taśmowy przewód 144300T100
   • Battery supply cable 144300TALI
   • External Battery or regulated power supply (+12/24V - 5A)

   1. Ustaw ECU na ramie pozycjonującej 14P800ADBO;
   2. Podłączyć przewód 14P600KT02 do złącza ECU zgodnie z pinoutem poniżej:





      Pin	Kolor	Opis
      Pin C1,C31,C45	Czerwony, Pomarańczowy	+12V
      Pin C6	Czarny	Masa



   3. Podłączyć przewód 144300TALI to the tool and the external battery;
   4. Ustaw adapter 14AM00TBAS z wyciąganą wkładką 14AM00TB02 w ramie i opuść go na ECU. Align Pin 1 of the adapter to Pin 1 marked in the picture:









   5. Podłącz przewód taśmowy 144300T100 do adaptera i narzędzia.

   ♦ Bezpośrednie połączenie za pomocą adaptera

   Wymagane elementy:

   • Kabel 14P600KT02
   • Adapter 14AS00T03S
   • Male pin header
   • Taśmowy przewód 144300T100
   • Battery supply cable 144300TALI
   • External Battery or regulated power supply (+12/24V - 5A)

   1. Podłączyć przewód 14P600KT02 do złącza ECU zgodnie z pinoutem poniżej:





      Pin	Kolor	Opis
      Pin C1,C31,C45	Czerwony, Pomarańczowy	+12V
      Pin C6	Czarny	Masa



   2. Podłączyć przewód 144300TALI to the tool and the external battery;
   3. Przylutuj listwę pinową do podkładek programujących. Uważaj, aby nie spowodować zwarcia:the pads;

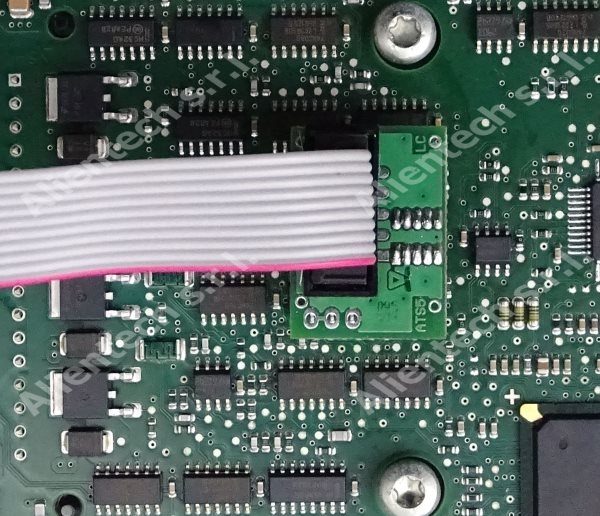

   4. Ustaw adapter 14AS00T03S na główce pinów. Dopasuj pin 1 adaptera do pinu 1 zaznaczonego na rysunku:







   5. Podłącz przewód taśmowy 144300T100 do adaptera i narzędzia;
   6. Usuń przylutowaną nastawkę pinów przed ponownym zainstalowaniem ECU w pojeździe.
2. Wybierz odpowiednią wtyczkę;
3. Wykonaj odczyt lub programowanie (kliknij tutaj, aby wyświetlić instrukcje).

   ♦ Jak Czytać – Tworzyć kopie zapasowe – Zapisać (kliknij tutaj, aby wyświetlić instrukcje).

   Backup: Aby wykonać pełną kopię zapasową ECU, wybierz Kopia zapasowa w polu Odczyt i kliknij Odczyt.

   Odczyt: Remove the check mark at the Backup option, select the component you want to read or select Maps to read the complete file with all the maps for engine control and then click on Read.

   Zapis: Remove the check mark at the Restore option, select the component you want to write or select Maps to write the complete file with all the maps for engine control and then click on Write.

   Restore: Aby przywrócić plik kopii zapasowej do ECU, wybierz Przywróć w polu Zapisywanie i kliknij Zapisz.


   Okno kopii zapasowej
